Степень защиты IP светильников: расшифровка кодов, таблицы и выбор класса

Код IP характеризует степень защиты оболочки от доступа к опасным частям, проникновения твёрдых предметов и воды. Первая характеристическая цифра относится к защите от доступа к опасным частям и проникновения твёрдых предметов, вторая — к защите от вредного воздействия воды. В России применяется ГОСТ 14254-2015, который является модифицированным по отношению к международному стандарту IEC 60529:2013.

Вторая цифра показывает не простую шкалу «от слабой защиты к сильной»: например, цифры 5 и 6 относятся к воздействию струй воды, а 7 и 8 — к погружению. Поэтому более высокая цифра не всегда означает, что светильник автоматически подходит для конкретных условий эксплуатации.

Что такое степень защиты IP и зачем она нужна светильникам

Код IP позволяет определить, насколько оболочка оборудования защищена от определённых внешних воздействий. При выборе светильника важно учитывать не только саму маркировку, но и реальные условия эксплуатации: наличие пыли, характер воздействия воды, температуру, ультрафиолетовое излучение, химически агрессивную среду и другие факторы.

Степень защиты относится именно к оболочке изделия. ГОСТ 14254-2015 устанавливает классификацию степеней защиты, обозначения и методы испытаний, с помощью которых проверяют соответствие оболочки заявленному уровню защиты.

Поэтому выбирать светильник только по принципу «чем выше IP, тем лучше» неправильно. Более высокая степень защиты может быть полезна в сложных условиях, но не заменяет оценку всех факторов эксплуатации и не гарантирует пригодность изделия для любой внешней среды.

Как расшифровывается маркировка IP

Базовое обозначение — буквы IP и две характеристические цифры: первая отвечает за защиту от твёрдых частиц, вторая — за защиту от воды.

Если соответствующую характеристическую цифру невозможно указать или она не нормируется, вместо неё используют букву X. Например, IPX5 означает, что в коде не указана степень защиты по первой цифре, а по второй установлена защита от струй воды.

Для защиты от горячих струй воды под высоким давлением предусмотрена вторая цифра 9 — IPX9. Обозначение IP69K относится к другой системе стандартизации, связанной с дорожными транспортными средствами, и не следует автоматически приравнивать его к IPX9 по ГОСТ 14254-2015.

Первая цифра — защита от доступа к опасным частям и твёрдых предметов

Для цифр 1–4 используются испытательные щупы соответствующего размера. Для цифр 5 и 6 применяются испытания в пылевой камере.

Вторая цифра — защита от влаги

Вторая цифра описывает защиту оболочки от различных видов воздействия воды — от вертикально падающих капель до мощных струй и погружения.

Важно: эти цифры нельзя воспринимать как единую линейную шкалу. Например, IPX7 и IPX8 описывают защиту при погружении, тогда как IPX5 и IPX6 — защиту от струй воды. Поэтому наличие IPX7 или IPX8 само по себе не означает, что изделие прошло испытание по IPX5 или IPX6.

При IPX8 конкретные условия эксплуатации под водой — например, глубина и продолжительность погружения — должны быть определены для конкретного изделия.

Для IPX9 используются нормированные условия испытания с горячей водой под высоким давлением. В методике предусмотрена вода температурой около 80 °C, давление 8–10 МПа и расход 14–16 л/мин.

Основные степени защиты светильников: IP20, IP40, IP44, IP54, IP65, IP67, IP68

Для каждого класса важно понимать не только какую защиту он даёт, но и чего он не гарантирует.

IP20. Первая цифра 2 означает защиту от доступа к опасным частям пальцем и от проникновения твёрдых предметов размером 12,5 мм и более. Вторая цифра 0 означает отсутствие защиты от воды.

Такое исполнение используют в условиях, где на светильник не воздействуют вода и брызги. Конкретная область применения определяется конструкцией изделия и требованиями к месту установки.

IP40. Первая цифра 4 означает защиту от доступа к опасным частям инструментом, проволокой или предметами размером 1,0 мм и более. Вторая цифра 0 означает отсутствие защиты от воды.

Такое исполнение используют в условиях, где на светильник не воздействуют вода и брызги. Конкретная область применения определяется конструкцией изделия и требованиями к месту установки.

IP44. Первая цифра 4 означает защиту от проникновения твёрдых предметов размером 1 мм и более, а также защиту от доступа к опасным частям проволокой. Вторая цифра 4 означает защиту от брызг воды с любого направления.

IP44 может применяться там, где существует вероятность попадания брызг, однако сам по себе этот код не означает защиты от направленной струи или погружения.

IP54. Первая цифра 5 означает пылезащищённое исполнение: допускается ограниченное проникновение пыли, не нарушающее нормальную работу оборудования. Вторая цифра 4 означает защиту от брызг воды с любого направления.

IP54 может быть подходящим вариантом для ряда производственных и технических помещений, однако выбор должен основываться на фактической запылённости и воздействии воды.

IP 65. Первая цифра 6 означает пыленепроницаемость, а вторая цифра 5 — защиту от струй воды.

IP65 часто используют для оборудования, устанавливаемого на открытом воздухе и в производственных помещениях с воздействием воды. При наружной установке необходимо дополнительно учитывать температуру эксплуатации, воздействие ультрафиолета, химических веществ и другие факторы.

IP67. IP67 означает пыленепроницаемую оболочку и защиту от воздействия воды при кратковременном погружении в стандартизованных условиях.

Такой класс может быть полезен там, где существует риск временного затопления или погружения оборудования. Однако IP67 не следует автоматически считать заменой IP65 или IP66: испытания на погружение и воздействие струй воды различаются.

IP68. IP68 предусматривает защиту от воды при длительном погружении в условиях, более жёстких, чем для IP67. Конкретные параметры такого погружения определяются для конкретного изделия. Поэтому одной маркировки IP68 недостаточно, чтобы сделать вывод о допустимой глубине и продолжительности нахождения светильника под водой. Эти параметры необходимо проверять в документации изготовителя.

Где применяются светильники с разной степенью защиты

Связка «конкретное помещение → конкретный IP-класс» удобна для предварительного выбора, но не заменяет оценку реальных условий эксплуатации.

Правильнее определить, какое физическое воздействие будет испытывать корпус:

1. Пыль и твёрдые частицы. При наличии значительного количества пыли необходимо выбирать соответствующую защиту по первой характеристической цифре.
2. Брызги воды. При воздействии брызг следует учитывать требования второй цифры, например IPX4.
3. Струя воды. Если на корпус может воздействовать направленная струя, следует рассматривать IPX5 или IPX6 в зависимости от интенсивности воздействия.
4. Кратковременное погружение. Для таких условий предусмотрена вторая цифра 7.
5. Длительное погружение. Используется вторая цифра 8 с указанием конкретных условий эксплуатации.
6. Горячая мойка под высоким давлением. Если условия соответствуют методике IPX9, необходима защита по второй цифре 9.

Мини-кейсы из практики.

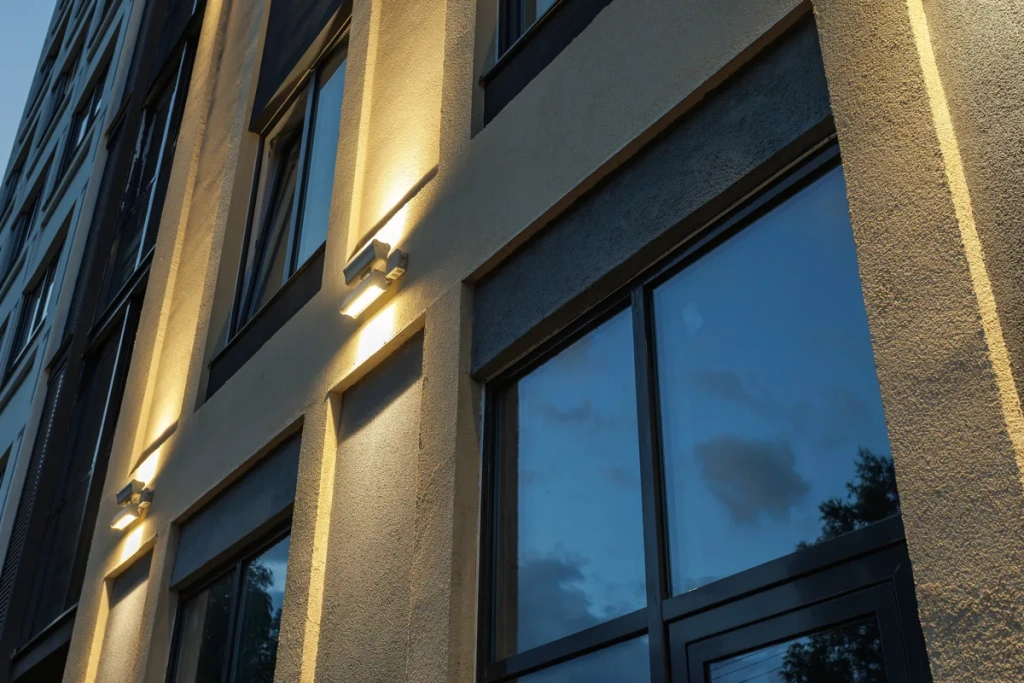

Открытый фасад здания.

Помимо дождя необходимо учитывать снег, температуру, ультрафиолет и другие климатические факторы. IP-код оценивает защиту от проникновения воды и твёрдых предметов, но не заменяет требования к климатическому исполнению светильника.

Автомойка.

Основным фактором может быть воздействие направленных струй воды. Поэтому важно смотреть не просто на «высокий IP», а на конкретную вторую цифру и условия испытания.

Приямок насосной станции.

Если существует риск временного затопления, следует оценить необходимость защиты по второй цифре 7. При более длительном или глубоком погружении условия для IPX8 должны быть указаны отдельно.

Пищевое производство.

При санитарной мойке под высоким давлением необходимо учитывать фактические параметры воздействия воды. Если они соответствуют испытанию IPX9, следует выбирать оборудование с соответствующей защитой. Кроме IP-кода, важно учитывать требования к материалам, уплотнениям, кабельным вводам и санитарным условиям эксплуатации.

Как выбрать степень защиты светильника под конкретные условия

Вместо выбора «по каталогу» удобно последовательно ответить на несколько вопросов.

1. Есть ли пыль и в каком количестве?

Определите, требуется ли пылезащищённое или пыленепроницаемое исполнение.

1. Как именно воздействует вода?

Это могут быть капли, брызги, струи, мощные струи или погружение.

1. Есть ли риск скопления воды или затопления?

В этом случае нужно рассматривать соответствующую защиту от погружения.

1. Проводится ли мойка под давлением?

Если да, необходимо учитывать давление, температуру воды, расстояние до сопла и другие параметры воздействия.

1. Есть ли дополнительные факторы среды?

Температура, ультрафиолет, химически агрессивные вещества, постоянный конденсат и другие воздействия могут требовать дополнительных характеристик светильника.

IP-код не описывает все свойства изделия. Например, устойчивость к низким температурам, ультрафиолету, химическим веществам, механическим воздействиям и коррозии необходимо оценивать отдельно.

Частые ошибки при выборе IP-класса светильников

Ошибка 1. Выбирать максимальный IP независимо от условий эксплуатации.

Более высокая степень защиты не всегда необходима и сама по себе не гарантирует пригодность светильника для конкретного объекта.

Ошибка 2. Считать все цифры IP единой шкалой.

Для первой цифры 6 действительно означает более высокий уровень защиты от пыли, чем 5. Но вторую цифру нельзя сравнивать таким же образом: IPX7 и IPX8 относятся к погружению, а IPX5 и IPX6 — к струям воды.

Ошибка 3. Игнорировать монтаж.

Даже светильник с заявленной высокой степенью защиты может потерять фактическую герметичность при неправильном монтаже, повреждении уплотнений или неправильной установке кабельных вводов.

Ошибка 4. Считать IP-код защитой от всех воздействий окружающей среды.

IP характеризует только определённые виды защиты оболочки. Он не заменяет требования к температуре эксплуатации, УФ-стойкости, химической стойкости, механической прочности и другим характеристикам.

Итоговый принцип простой: сначала определить реальные воздействия на светильник, а затем подобрать степень защиты, которая соответствует этим условиям.

Короткие ответы на частые вопросы

Можно ли светильник с максимальным классом защиты использовать вместо стандартного уличного?

Формально можно, но это не всегда оправдано экономически: конструкция под длительное погружение обычно дороже, а на фасаде здания такой запас защиты не используется.

Что означает индекс 9 во второй цифре кода — например, IPX9?

Он говорит о защите от горячих струй воды под высоким давлением, что актуально для пищевых цехов и автомоек. Буква K к ГОСТ 14254-2015 не относится: обозначение IP69K применяется в другом стандарте (ISO 20653) для дорожной техники.

Влияет ли класс защиты на срок службы уплотнителя?

Напрямую не влияет: маркировка фиксирует результат испытания на момент производства, а дальнейшая герметичность зависит от материала прокладки, УФ-нагрузки и качества монтажа.

Правда ли, что цифра 6 всегда даёт лучшую защиту, чем цифра 5?

Для первой цифры (пыль) — да, шкала линейная. Для второй цифры (вода) — нет: 7 и 8 описывают погружение, а не более сильную струю, поэтому сравнивать их со струйными классами некорректно.

Нужен ли отдельный сертификат при закупке для тендера?

Универсального обязательного «сертификата IP» ГОСТ 14254-2015 не вводит — его применение добровольное, если иное не установлено контрактом или техническим регламентом. Но если это прямо предусмотрено ТЗ, разумно запросить протокол испытаний аккредитованной лаборатории, а не полагаться только на маркировку в каталоге.
