Система автоматического управления освещением: функции и возможности

Освещение в здании должно соответствовать тому, как используют помещения. В одних зонах свет необходим постоянно, в других — только в присутствии людей, а в комнатах с окнами его уровень должен меняться в зависимости от естественного освещения. Если эти особенности не учитывать, часть светильников продолжает работать без необходимости, а в некоторых зонах света слишком много или, наоборот, недостаточно.

Решить эту задачу помогает система автоматического управления освещением. Она регулирует работу осветительных приборов, учитывая условия: включает или отключает освещение, изменяет его уровень и поддерживает заданный режим работы в разных зонах здания. Обычно такая система объединяет датчики, устройства управления и группы светильников, которые работают по заранее настроенным сценариям.

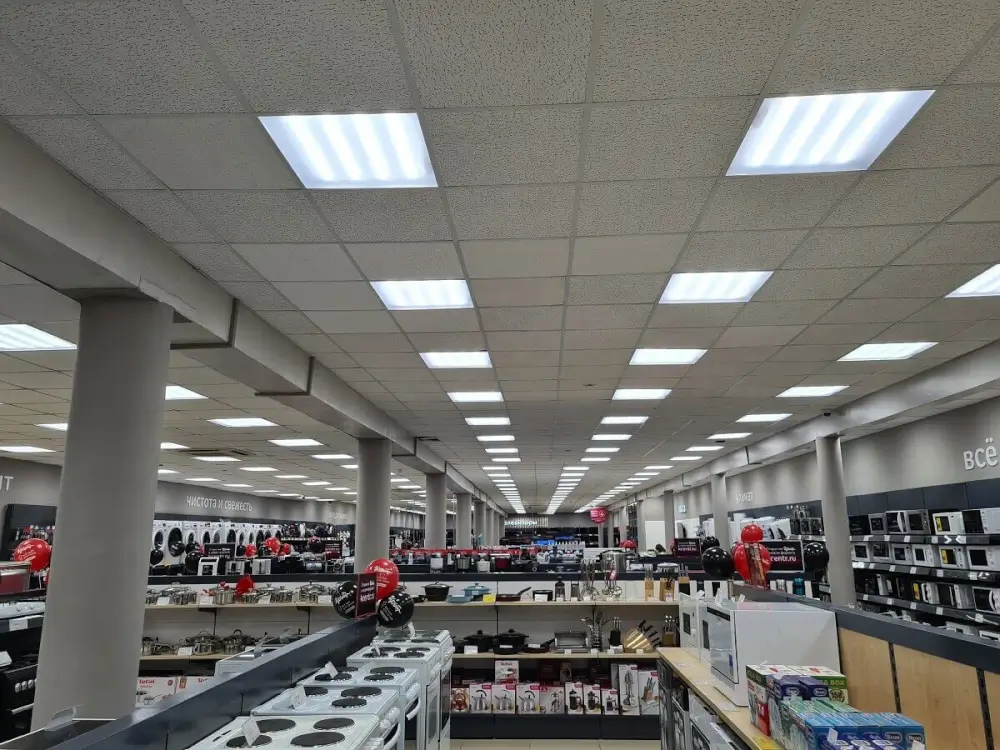

Преимущества системы автоматического управления освещением

В зданиях освещение часто работает дольше, чем требуется: свет включают заранее, забывают выключить или используют одинаковый режим для разных зон. Автоматическое управление помогает этого избежать. Система регулирует работу светильников в зависимости от условий в помещении и заданного режима эксплуатации здания. За счет этого освещение работает стабильно и требует меньше ручного управления.

Основные плюсы систем автоматического управления:

• Снижение расхода электроэнергии. Освещение работает только тогда, когда оно необходимо. Светильники могут включаться автоматически по расписанию, по сигналу датчиков или по команде системы. Это сокращает общее время их работы и уменьшает потребление электроэнергии.
• Более стабильные параметры освещения. В комнатах с окнами уровень естественного света меняется в течение дня. При обычной схеме освещение остается неизменным, из-за чего в одних частях помещения света много, а в других — недостаточно. Система позволяет корректировать работу светильников и удерживать освещенность ближе к расчетным значениям.
• Удобное управление в больших зданиях. В зданиях большой площади светильники объединяют в зоны и группы управления. Автоматическая система позволяет управлять ими централизованно: задавать режимы работы для отдельных помещений, этажей или функциональных участков. Это упрощает ее использование и позволяет быстро корректировать сценарии освещения при изменении режима работы здания.
• Простота контроля и обслуживания. Когда освещение работает по понятным сценариям и сгруппировано, системе контроля легче отслеживать состояние линий и отдельных светильников. За счет этого уменьшается нагрузка на персонал: сотрудникам проще выявлять неисправности, проверять работу зон освещения и планировать обслуживание.

Такая система особенно полезна в зданиях, где она работает весь день и условия освещения на протяжении суток меняются. Это офисные здания, торговые центры, образовательные и медицинские учреждения, производственные объекты. Автоматическое управление в таких случаях помогает поддерживать заданный режим и упрощает использование системы.

Особенности системы автоматического управления освещением

Чтобы система управления работала стабильно, ее рассматривают не как набор отдельных устройств, а как связанную структуру из нескольких уровней. Одни элементы получают информацию о состоянии помещения, другие обрабатывают сигналы с помощью контроллеров управления, третьи управляют светильниками. Если один из этих элементов подобран неправильно или настроен без учета условий эксплуатации, освещение начинает работать некорректно — свет включается с задержкой, гаснет в неподходящий момент или остается включенным без необходимости.

Датчики

Датчики передают системе информацию о том, используется ли помещение и какой уровень освещенности в нем сейчас. От того, какие типы устройств установлены и как они размещены, зависит точность работы всей системы.

В системах управления чаще применяют:

• Датчики движения. Реагируют на перемещение человека в зоне действия. Их обычно устанавливают в проходных зонах — коридорах, лестничных клетках, подсобных и технических помещениях. Освещение включается автоматически при появлении человека и отключается через заданное время после прекращения движения.
• Датчики присутствия. Более чувствительны и способны фиксировать небольшую активность — например, когда человек сидит за столом или работает за компьютером. Поэтому их используют в кабинетах, переговорных, учебных классах и других помещениях, где люди находятся длительно и важен зрительный комфорт.
• Датчики освещенности. Измеряют уровень естественного света в помещении. Их применяют в системах, где освещение регулируется с учетом дневного света. Когда естественного света достаточно, система может уменьшать мощность светильников или отключать часть групп.

При проектировании важно учитывать зону обнаружения и высоту установки датчиков. Эти параметры влияют на корректность их срабатывания, поэтому их подбирают с учетом геометрии помещения и расположения рабочих зон.

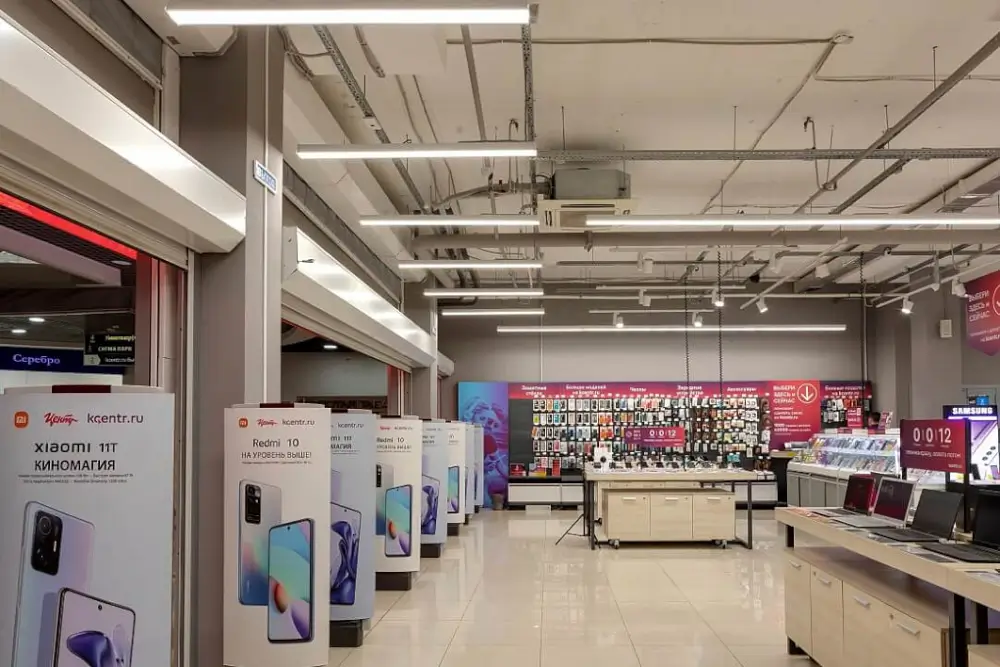

Логика управления

Логика управления определяет, каким образом система управления и контроллеры обрабатывают сигналы датчиков и принимают решение о работе освещения. Она задает последовательность действий после каждого события — например, при появлении человека в зоне, изменении уровня освещенности или наступлении заданного времени суток.

Система может учитывать несколько факторов:

• сигналы датчиков движения или присутствия — чтобы определить, используется ли помещение;
• уровень естественного освещения — чтобы понять, нужен ли дополнительный искусственный свет;
• время суток или расписание работы здания — чтобы менять режимы освещения в течение дня;
• команды централизованной системы управления зданием — если освещение входит в общую систему автоматизации.

Логика управления объединяет эти данные и определяет, какие группы светильников должны включиться, отключиться или изменить уровень яркости диммерами. При этом один сигнал редко используется сам по себе: обычно система анализирует сразу несколько условий. Например, свет может включаться только при одновременном выполнении двух факторов — присутствии людей и недостаточном уровне естественного света.

Исполнительные устройства

Исполнительные устройства непосредственно управляют работой светильников. В простых схемах применяют реле или контакторы, которые включают и отключают группы освещения. Такой вариант подходит для небольших комнат или технических зон, где достаточно двух режимов — «включено» и «выключено».

В более гибких системах используют диммирование — плавное изменение светового потока. Этот режим удобен в помещениях с окнами или переменной заполняемостью, где уровень освещения меняется в течение дня. При диммировании светильники не просто включаются или отключаются, а регулируют яркость света в заданном диапазоне.

При проектировании учитывают расчетную освещенность и расположение рабочих зон. Требования к параметрам освещения устанавливает СП 52.13330.2016, а методы измерения освещенности и показателей световой среды определяют ГОСТ 24940-2016, ГОСТ 33392-2015 и ГОСТ 33393-2015.

Сценарии эксплуатации

Сценарии эксплуатации задают правила работы для разных зон здания. На одном объекте обычно используют несколько режимов управления, поскольку требования к освещению в разных помещениях отличаются.

Для разных типов зон применяют различные сценарии:

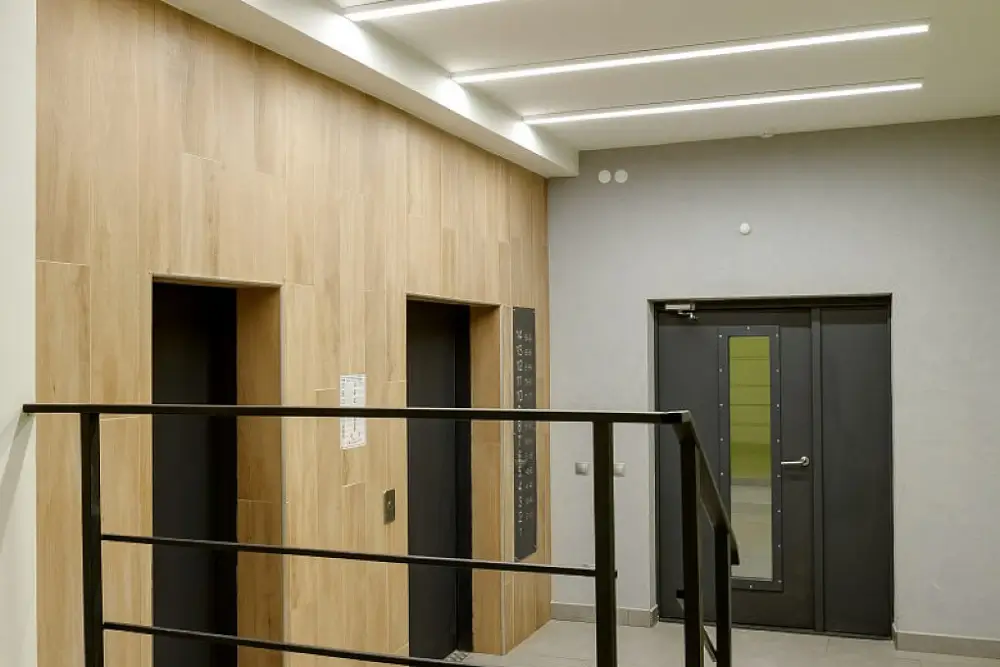

Реализация системы автоматического управления освещением

Проектирование и внедрение системы автоматического управления освещением включает несколько этапов:

• Анализ помещений и условий эксплуатации. Изучают планировку здания, тип помещений, расположение рабочих поверхностей, высоту установки светильников и количество естественного света.
• Разделение освещения на зоны управления. Светильники объединяют в группы с учетом планировки и расположения рабочих мест. Зоны у окон обычно выделяют отдельно, поскольку количество естественного света там заметно меняется в течение дня.
• Выбор режима управления для разных зон. В проходных пространствах освещение часто работает по сигналу движения с задержкой отключения. В рабочих помещениях используют регулирование светового потока, чтобы поддерживать стабильный уровень освещенности.
• Определение структуры системы. На небольших объектах применяют локальное управление группами светильников. В крупных зданиях освещение объединяют в централизованные системы управления, где можно задавать расписания и выполнять контроль состояния линий.

После монтажа систему настраивают с учетом условий работы. Для каждой зоны задают время задержки отключения, проверяют пороги регулирования освещенности и корректность работы групп светильников. В комнатах с окнами дополнительно проверяют баланс освещения у фасада и в глубине помещения, чтобы избежать пересвета и недостаточной освещенности, которые могут влиять на безопасность.

Только после такой настройки автоматизированная система начинает работать корректно и поддерживает стабильные условия без постоянной ручной регулировки.

Заключение

Система автоматического управления позволяет поддерживать заданные параметры световой среды и адаптировать работу световой установки к реальному использованию помещений. Режимы работы могут изменяться в зависимости от присутствия людей, времени суток и уровня естественного света, что снижает избыточное энергопотребление и упрощает управление.

При этом эффективность автоматизации освещения определяется не количеством датчиков или сценариев, а тем, насколько точно управление связано со светотехническим расчетом и планировкой объекта. Если логика управления не учитывает структуру осветительной установки и условия эксплуатации, даже сложная автоматика и «умная система» может работать некорректно. Чтобы этого избежать, сначала определяют параметры и структуру осветительной установки, затем подбирают схему управления, выполняют деление на группы и режимы работы.

В EFIR при работе с объектами учитывают эти принципы: параметры освещения, особенности здания и
режим эксплуатации рассматривают совместно. Такой подход позволяет получить систему управления,
которая поддерживает расчетные параметры световой среды и обеспечивает стабильную работу
осветительной установки.
